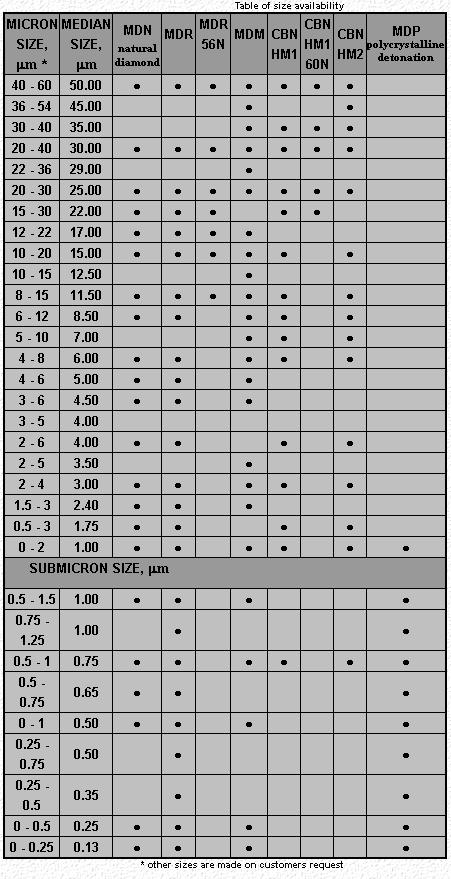

Table of size availability

MICRON SIZE, mm *	MEDIAN SIZE, mm	MDN _{natural diamond}	MDR	MDR 56N	MDM	CBN HM1	CBN HM1 60N	CBN HM2	MDP polycrystalline detonation
40 - 60	50.00	·	·	·	·	·	·	·
36 - 54	45.00				·			·
30 - 40	35.00				·	·	·	·
20 - 40	30.00	·	·	·	·	·	·	·
22 - 36	29.00				·
20 - 30	25.00	·	·	·	·	·	·	·
15 - 30	22.00	·	·	·		·	·
12 - 22	17.00	·	·	·	·
10 - 20	15.00	·	·	·	·	·		·
10 - 15	12.50				·
8 - 15	11.50	·	·	·	·	·		·
6 - 12	8.50	·	·		·	·		·
5 - 10	7.00				·	·		·
4 - 8	6.00	·	·		·	·		·
4 - 6	5.00	·	·		·
3 - 6	4.50	·	·		·
3 - 5	4.00
2 - 6	4.00	·	·			·		·
2 - 5	3.50				·
2 - 4	3.00	·	·		·	·		·
1.5 - 3	2.40	·	·		·
0.5 - 3	1.75	·	·			·		·
0 - 2	1.00	·	·		·	·		·	·
SUBMICRON SIZE, mm
0.5 - 1.5	1.00	·	·		·				·
0.75 - 1.25	1.00		·						·
0.5 - 1	0.75	·	·		·	·		·	·
0.5 - 0.75	0.65	·	·						·
0 - 1	0.50	·	·		·				·
0.25 - 0.75	0.50		·						·
0.25 - 0.5	0.35		·						·
0 - 0.5	0.25	·	·		·				·
0 - 0.25	0.13	·	·		·				·

* other sizes are made on customers request

Micron Size Range	Abrasive ability, not less than	Surface roughness parameter Ra, mm
Micron Size Range	Abrasive ability, not less than	before processing	after processing
0 - 0.5	-	0.019	0.013
0 - 1	-	0.025	0.020
1 - 2	-	0.032	0.023
2 - 3	1.8	0.040	0.030
3 - 5	2.0	0.050	0.038
5 - 7	2.8	0.063	0.045
7 - 10	3.3	0.080	0.060
10 - 14	3.8	0.100	0.075
14 - 20	4.2	0.125	0.095
20 - 30	4.3	0.160	0.120
30 - 40	4.3	0.200	0.155
40 - 60	4.4	0.400	0.196
